PCB扫码介绍PCB布局的原则

2021-03-30 09:49:09

PCB扫码,主要是针对PCB板的读取,PCB是重要的电子部件,是电子元器件的支撑体,因此PCB的布局是很重要的,会影响到电子电路的性能,那么PCB布局的原则是什么呢?

  首先,要考虑PCB尺寸大小。PCB尺寸过大,印制线条长,阻抗增加,抗噪声能力下降,成本也增加;过小,则散热不好,且邻近线条易受干扰。在确定PCB尺寸后,再确定特殊元件的位置。根据电路的功能单元,对电路的全部元器件进行布局。

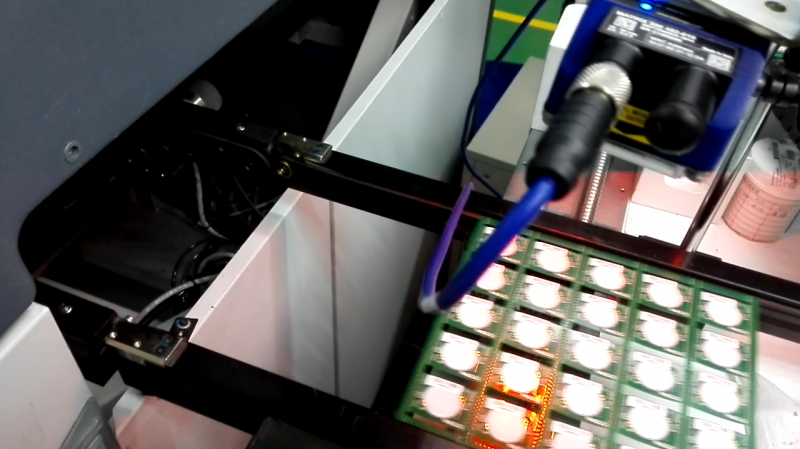

PCB扫码

  在确定特殊元件的位置时要遵守以下原则:

  ①尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。

  ②某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。

  ③重量超过15 g的元器件、应当用支架加以固定,然后焊接。那些又大又重、发热量多的元器件,不宜装在印制板上,而应装在整机的机箱底板上,且应考虑散热问题。热敏元件应远离发热元件。

  ④对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节,应放在印制板上方便于调节的地方;若是机外调节,其位置要与调节旋钮在机箱面板上的位置相适应。

  根据电路的功能单元,对电路的全部元器件进行布局时,要符合以下原则:

  ①按照电路的流程安排各个功能电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的方向。

  ②以每个功能电路的核心元件为中心,围绕它来进行布局。元器件应均匀、整齐、紧凑地拉剜在PCB上,尽量减少和缩短各元器件之间的引线和连接。

  ③在高频下工作的电路,要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样,不但美观,而且装焊容易,易于批量生产。

  ④位于电路板边缘的元器件,离电路板边缘一般不小于2 mm。电路板的形状为矩形。长宽比为3:2或4:3。电路板面尺寸大于200 mm?150 mm时,应考虑电路板所受的机械强度。

  以上就是PCB布局的原则,飞羽自动化一直致力于PCB以及FPC行业的追溯解决方案,其中包含读取zui小1*1mm镭雕码以及一次读取128个镭雕码等高难度应用均有解决方案,无论是镭雕、喷墨还是标签以及通孔码,我们都有成熟的解决方案。
