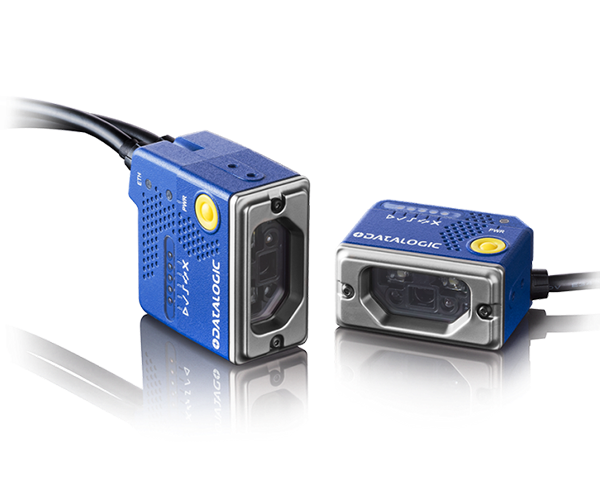

Matrix 120™

2021-06-02 00:00:00
Matrix 120™
详细介绍:

信息

Matrix 120™是市场上体积最小的超紧凑型工业二维条码阅读器,适合于任何集成空间,同时是带有嵌入式以太网接口的最小紧凑型二维条码阅读器

Matrix 120™有多种型号可供应,包括标准应用WVGA传感器或高分辨率条形码1.2MP传感器。此外,广角版本Matrix 120™是近距离读取的完美解决方案。

Matrix 120™采用同级别(IP650-45 oC / 32 – 133 oF)中的顶 级工业级部件,有适用于电子工业的ESD安全型号和适于食品和饮料环境的无玻璃防护窗。

作为Matrix系列的产品之一,Matrix 120™带有DL.CODE™配置软件、X-Press™按钮和直观的人机界面,操作极为简便,引领市场潮流。Matrix 120™是高性能工业2D条码阅读器Matrix系列的入门级型号。

Matrix 120™是小尺寸、集成简单和高性能诉求的完美解决方案,是化学和生物医学、打印和应用系统OEM客户的理想产品。此外,这款阅读器还是电子行业、包装业、食品与饮料行业工厂自动化领域的完美入门级应用。


特点/优势

u体积紧凑,便于集成

uWVGA – 1.2 MP及广角型号

u智能可选焦距,进一步提高应用灵活性

u嵌入式以太网接口

u同一型号串口与USB可选

uEDS防静电版本用于电子行业应用

u偏光滤镜版适合90度垂直安装和物体表面易反光的应用

u最 高工业防护等级:IP65;工作温度:0-45 oC / 32 – 133 oF

uDL. Code软件配置程序使安装更为简单

u  XpressDatalogic“绿点技术和直观的人机界面使操作更加简单


应用

uPCB板制程追溯

u工厂自动化:打印和应用系统–标签验证

u工厂自动化:食品和饮料–可追溯性

uOEM:售货亭–自动售票机

u医疗卫生:临床实验室–药瓶识别

u化学与生物医学分析设备


技术参数

读取范围
(最小-最 大)

Matrix 120 - WVGA: 25-190mm [1.0-7.5 in]
Matrix 120 - MP: 25-220mm [1.0-8.7 in]

对焦系统

手动切换3个预设焦距
(45, 70, 125mm - WVGA ; 45, 80, 125mm - MP)

传感器

带全局快门的CMOS传感器/WVGA - 752x480 px
带全局快门的CMOS传感器/MP - 1280x960  px

帧率

高达57帧/秒(WVGA型号),高达36帧/秒(MP型号)

主板内存

128 MB

可读取条码

1D代码:所有标准一维符号
2D代码:数据矩阵、QR码、Micro QR、Maxicode、Aztec
邮政码:英国皇家邮政、日本邮政、Planet、Postnet等

条码方向

全方位的任何代码类型

多条码阅读

ü

电源供给/功耗

5-30 VDC; 1.6 to 2.4 W

防护等级

IP65

温度范围

0-45 ºC / 32 – 133 ºF

外壳材料

Zama(锌合金)- 塑料防护窗盖

外形尺寸(代表值)

45.4 x 31.1 x 23.5 mm [1.8 x 1.2 x 1 in] (SER+USB  model)
45.4 x 48.5 x 23.5 mm [1.8 x 1.9 x 1 in] (SER+ETH model)

重量

117 mm [4.1 in]带电缆 (SER+USB型) - 200 mm [7.1 in]带电缆 (SER+ETH型)

ESD安全

ü

嵌入式通信接口

RS-232/RS-422/USB 2.0 high speed (USB-CDC, USB-HID)
Main RS-232 or RS-422 FD (2400 to 115200 bit/s)

以太网

嵌入式 (仅SER+ETH型号 ) 10/100 Mbit/s *

数字输入

通过软件编程定义的两个输入(PNP/NPN)

数字输出

通过软件编程定义的两个输出(PNP/NPN)

装置编程

X-PRESS™人机界面
通过以太网或串口接口配置基于Windows的调试软件(DL.CODE™)
通过串口或以太网TCP接口在主机模式下按顺序发送编程指令

* 嵌入式以太网接口支持应用协议:TCP/IP、EtherNet/IP、PROFINET-IO、Modbus TCP.


型号描述


型号

订货号

描述

软件

传感器

接口

类型

代码库

937800006

MATRIX 120 210-100 WVGA SER+USB 1D

DL.Code

WVGA

SER+USB

STD

1D

937800007

MATRIX 120 210-110 WVGA SER+ETH 1D

DL.Code

WVGA

ETH

STD

1D

937800000

MATRIX 120 210-000 WVGA SER+USB STD

DL.Code

WVGA

SER+USB

STD

1D+2D

937800002

MATRIX 120 210-001 WVGA SER+USB ESD

DL.Code

WVGA

SER+USB

ESD

1D+2D

937800001

MATRIX 120 210-010 WVGA SER+ETH STD

DL.Code

WVGA

ETH

STD

1D+2D

937800003

MATRIX 120 210-011 WVGA SER+ETH ESD

DL.Code

WVGA

ETH

ESD

1D+2D

937800004

MATRIX 120 310-001 1.2MP SER+USB ESD

DL.Code

1.2 MP

SER+USB

ESD

1D+2D

937800005

MATRIX 120 310-011 1.2MP SER+ETH ESD

DL.Code

1.2 MP

ETH

ESD

1D+2D
